Stopka centralna rysunek z wymiarami płytek.
PostWysłany: Sob 23:01, 13 Gru 2014
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





Witam,
czy może ktoś z kolegów posiada zwymiarowane płytki mocowania stopki centralnej do DL 650. Chodzi mi o dwa elementy które są przykręcane bezpośrednio do ramy motocykla. Mam znajomego który ma możliwość wykonania tych elementów tylko potrzebuję wymiarów i rozmieszczenia otworów , a może ktoś ma zdemontowaną stopkę i może odrysować w skali 1:1 ten element.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Nie 14:16, 14 Gru 2014
mikee86
A


Dołączył: 22 Wrz 2014
Posty: 168
Przeczytał: 61 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: Radom





Siema. Specjalnie dla ciebie zdjąłem centr stopke. Kodztowslo mnie to klotnie z zona:) Po poludniu dam ci wymiary.

PS Czytalem gdzies ze sam zrobiles oslone do dl650.


Post został pochwalony 0 razy

Ostatnio zmieniony przez mikee86 dnia Nie 14:18, 14 Gru 2014, w całości zmieniany 1 raz
Zobacz profil autora
PostWysłany: Nie 16:33, 14 Gru 2014
Suszny
Motonita


Dołączył: 09 Kwi 2013
Posty: 1183
Przeczytał: 192 tematy

Pomógł: 20 razy
Ostrzeżeń: 0/2
Skąd: Kraśnik woj. Lubelskie





Daj tutaj dla wszystkich. Dłuższy czas czaję się na wymiary centralki Razz


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Nie 22:28, 14 Gru 2014
mikee86
A


Dołączył: 22 Wrz 2014
Posty: 168
Przeczytał: 61 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: Radom





Prosze bardzo zdj z wymiarami. Starałem się w miare dokładnie pomierzyć. Szkic jest odmierzony od tego mocowania (lewa strona - od skrzyni biegów). Proszę pamiętać o poprawce na wymiary. Nie biore za nie 100% odpowiedzialności. Mocowanie ma gr 8,3mm
Krótki opis otworów:
1. górny otwór - przykręcany na śrubę imbusową; do tego dochodzi tulejka o grubości 9,1mm, śred zew 20,1mm; podkładka o gr 1,2mm
2. środkowy otwór - przykrecany na śrubę o rozmiarze klucza 17; tulejka o wymiarach jak wyżej; podkładka o gr 2mm
3. dolny otwór - tu mocowanie jest grubsze - 16,4mm; w ten otwór wchodzi noga w kształcie litery A, na której stoi motocykl.

Prawe mocowanie ( od strony wydechu) ma dodatkowy bolec, na którym zamocowana jest podwójna sprężyna (włożona jedna w drugą).





Post został pochwalony 1 raz

Ostatnio zmieniony przez mikee86 dnia Nie 22:36, 14 Gru 2014, w całości zmieniany 1 raz
Zobacz profil autora
PostWysłany: Nie 22:36, 14 Gru 2014
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





Dzięki bardzo , teraz szablonik i zobaczymy co wyjdzie.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Nie 23:07, 14 Gru 2014
mikee86
A


Dołączył: 22 Wrz 2014
Posty: 168
Przeczytał: 61 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: Radom





Nie ma sprawy. Jak będzie potrzeba więcej zdjęć to daj znać. Jak już będziesz montowal, to uprzedzam, z prawej strony od wydechu słabe dojście do górnej śruby mocującej.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Nie 23:16, 14 Gru 2014
Staszek
Motonita


Dołączył: 22 Lis 2012
Posty: 938
Przeczytał: 0 tematów

Pomógł: 7 razy
Ostrzeżeń: 0/2
Skąd: Trójmiasto





O kurcze, czyżby CUD?
Kupiłem swego czasu stopkę centralną (oryginał suzuki) do dl650 i właśnie sprzedawca nie wykręcił tych płytek i przesłał bez. A same nie występują jako część w ASO.
Jakby ktoś robił proszę o kontakt!
Staszek


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Wto 23:06, 16 Gru 2014
antyks
Maniak motocyklowy


Dołączył: 14 Paź 2014
Posty: 1459
Przeczytał: 75 tematów

Pomógł: 10 razy
Ostrzeżeń: 2/2
Skąd: Jastrzębie Zdrój





Mam dostęp do warsztatu, spawalni, frezarek i tokarek.. mogę zlecić wyciąć coś na wodzie czy plaźmie.
Sam bym zabrał się za centralki jak bym miał stopkę na godzinę w garści by ją dokładnie zwymiarować.


Post został pochwalony 0 razy
Zobacz profil autora
Wymiary płytek
PostWysłany: Sob 20:43, 20 Gru 2014
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





Płytki zostały zwymiarowne i wycięte plazmowo , efekt na zdjęciu.
Przykręcone na moto otwory na śruby pasują Laughing .
Zamieszczam plik z wymiarami w PDF do pobrania z chomika (jeżeli ktoś chce na e-mail niech pisze na PW). Jedyna zmiana jaką wprowadziłem to otwór na zawias stopek, tu został wykonany otwór fi 22,5 ponieważ będzie tu zawis toczony fi 22. Ponieważ wymiary płytek mogą odbiegać kilka setek od oryginału traktuje to jako projekt autorki i będę dopasowywał bazując na oryginale pozostałe wymiary centrali. Kolega Suszny w innym wątku pisze iż będzie wymiarowł stopkę centralną ,czekam aby zweryfikować wymiary ze swoimi. Po wykonaniu centralki opiszę całość bazując na wymiarach płytek ,które wykonałem.http://chomikuj.pl/filgruszek/Dokumenty


Post został pochwalony 0 razy

Ostatnio zmieniony przez tje858 dnia Sob 22:18, 20 Gru 2014, w całości zmieniany 2 razy
Zobacz profil autora
PostWysłany: Sob 21:47, 20 Gru 2014
mikee86
A


Dołączył: 22 Wrz 2014
Posty: 168
Przeczytał: 61 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: Radom





Kolego tje858 pamietaj, ze w ten najwiekszy otwór wchodzi sworzen od samej stopki. U mnie w ten otwór jest wcisnieta i przyspawana tulejka, dzieki temu powierzchnia robocza pomiedzy sworzniem a plytka jest wieksza


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Sob 22:00, 20 Gru 2014
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





mikee86 napisał:
Kolego tje858 pamietaj, ze w ten najwiekszy otwór wchodzi sworzen od samej stopki. U mnie w ten otwór jest wcisnieta i przyspawana tulejka, dzieki temu powierzchnia robocza pomiedzy sworzniem a plytka jest wieksza

U mnie zamiast tulejki będzie wspawany odpowiedni zawias toczony podobny do tego, w miejscu styku sworznia z tuleją będzie dodatkowa mała tulejka z tworzywa celem zabezpieczenia zawiasu przed zanieczyszczeniami.
http://allegro.pl/zawiasy-zawias-toczony-toczone-fi-22-z-kulka-i4902026699.html


Post został pochwalony 0 razy

Ostatnio zmieniony przez tje858 dnia Sob 22:41, 20 Gru 2014, w całości zmieniany 3 razy
Zobacz profil autora
PostWysłany: Sob 22:28, 20 Gru 2014
Otzi
Moderator


Dołączył: 18 Paź 2009
Posty: 1156
Przeczytał: 0 tematów

Pomógł: 2 razy
Ostrzeżeń: 0/2
Skąd: Warszawa





U mnie było bez tej tulejki i po latach stawiania moto na centralce otwory się rozklepały.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Wto 15:17, 23 Gru 2014
mikee86
A


Dołączył: 22 Wrz 2014
Posty: 168
Przeczytał: 61 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: Radom





Dzisiaj kolega Suszny dostał moją stopkę do pomiarów. Czekać cierpliwie na info od niego.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Wto 15:18, 23 Gru 2014
mikee86
A


Dołączył: 22 Wrz 2014
Posty: 168
Przeczytał: 61 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: Radom





Dzisiaj kolega Suszny dostał moją stopkę do pomiarów. Czekać cierpliwie na info od niego.


Post został pochwalony 0 razy
Zobacz profil autora
Re: Wymiary płytek
PostWysłany: Nie 23:28, 04 Sty 2015
Rafik
A


Dołączył: 20 Sty 2014
Posty: 113
Przeczytał: 81 tematów

Ostrzeżeń: 0/2
Skąd: Gniezno





tje858 napisał:
Płytki zostały zwymiarowne i wycięte plazmowo , efekt na zdjęciu.
Przykręcone na moto otwory na śruby pasują Laughing .
Zamieszczam plik z wymiarami w PDF do pobrania z chomika (jeżeli ktoś chce na e-mail niech pisze na PW). Jedyna zmiana jaką wprowadziłem to otwór na zawias stopek, tu został wykonany otwór fi 22,5 ponieważ będzie tu zawis toczony fi 22. Ponieważ wymiary płytek mogą odbiegać kilka setek od oryginału traktuje to jako projekt autorki i będę dopasowywał bazując na oryginale pozostałe wymiary centrali. Kolega Suszny w innym wątku pisze iż będzie wymiarowł stopkę centralną ,czekam aby zweryfikować wymiary ze swoimi. Po wykonaniu centralki opiszę całość bazując na wymiarach płytek ,które wykonałem.http://chomikuj.pl/filgruszek/Dokumenty


Masz może tje858 dxf-a do tych płytek , jeżeli były wycinane w opisany sposób to taki plik musiał być wykonany


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Pon 9:17, 05 Sty 2015
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





Muszę się dowiedzieć gdyż rysunek dałem koledze, a on dał do wycięcia. Z tego co mówił to rysunek został zeskanowany i na podstawie skanu wcięty.
Dam znać jak się dowiem.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Pon 10:17, 05 Sty 2015
Rafik
A


Dołączył: 20 Sty 2014
Posty: 113
Przeczytał: 81 tematów

Ostrzeżeń: 0/2
Skąd: Gniezno





tje858 napisał:
Muszę się dowiedzieć gdyż rysunek dałem koledze, a on dał do wycięcia. Z tego co mówił to rysunek został zeskanowany i na podstawie skanu wcięty.
Dam znać jak się dowiem.


Dzięki bardzo , ja też mam możliwość wycięcia, więc jak już temat się pojawił to również zrobię to samo , muszę jeszcze wyszperać pozostałe wymiary , na rysunku powyżej nie ma wszystkich danych


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Pon 11:23, 05 Sty 2015
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





Rysunek zrobiony jest celowo na papierze milimetrowym aby brakujące dane można było sobie "dorobić" jak widać wymiary odtworzyłem z rysunku od kolegi mikee86 wykonanej na kartce w kratkę a następnie został zrobiony szablon celem pasowania. Osoba ,która wykonała mi płytki na pewno nie bawiła się w dorabianie brakujących wymiarów , a wykonane płytki są w 100% identyczne jak rysunek powyżej.
Obecnie mam już zakupioną rurę FI22 4mm wstępnie pociętą, oraz zamówione "zawiasy" u tokarza , tokarz się ociąga ,chyba długa przerwa świąteczna go zmęczyła bo od 1,5 tygodnia jest nieosiągalny.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Pon 12:39, 05 Sty 2015
Rafik
A


Dołączył: 20 Sty 2014
Posty: 113
Przeczytał: 81 tematów

Ostrzeżeń: 0/2
Skąd: Gniezno





A i jeszcze jedno tje858 jaką grubość mają płytki ( nie widzę a może coś przeoczyłem )


Post został pochwalony 0 razy

Ostatnio zmieniony przez Rafik dnia Pon 12:47, 05 Sty 2015, w całości zmieniany 1 raz
Zobacz profil autora
PostWysłany: Pon 13:48, 05 Sty 2015
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





Grubość płytek 8 mm. Jeszcze jedna uwaga, płytka przykręcana jest na dwie śruby dolna śruba
to M10 gwint 1,25. Górn M8 gwint normalny.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Pon 14:35, 05 Sty 2015
Rafik
A


Dołączył: 20 Sty 2014
Posty: 113
Przeczytał: 81 tematów

Ostrzeżeń: 0/2
Skąd: Gniezno





tje858 napisał:
Rysunek zrobiony jest celowo na papierze milimetrowym aby brakujące dane można było sobie "dorobić" jak widać wymiary odtworzyłem z rysunku od kolegi mikee86 wykonanej na kartce w kratkę a następnie został zrobiony szablon celem pasowania. Osoba ,która wykonała mi płytki na pewno nie bawiła się w dorabianie brakujących wymiarów , a wykonane płytki są w 100% identyczne jak rysunek powyżej.
Obecnie mam już zakupioną rurę FI22 4mm wstępnie pociętą, oraz zamówione "zawiasy" u tokarza , tokarz się ociąga ,chyba długa przerwa świąteczna go zmęczyła bo od 1,5 tygodnia jest nieosiągalny.


To jest ok , chodzi mi o wymiary rurek i odległości z pierwszego rysunku


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Pon 14:57, 05 Sty 2015
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





Rafik napisał:
tje858 napisał:
Rysunek zrobiony jest celowo na papierze milimetrowym aby brakujące dane można było sobie "dorobić" jak widać wymiary odtworzyłem z rysunku od kolegi mikee86 wykonanej na kartce w kratkę a następnie został zrobiony szablon celem pasowania. Osoba ,która wykonała mi płytki na pewno nie bawiła się w dorabianie brakujących wymiarów , a wykonane płytki są w 100% identyczne jak rysunek powyżej.
Obecnie mam już zakupioną rurę FI22 4mm wstępnie pociętą, oraz zamówione "zawiasy" u tokarza , tokarz się ociąga ,chyba długa przerwa świąteczna go zmęczyła bo od 1,5 tygodnia jest nieosiągalny.


To jest ok , chodzi mi o wymiary rurek i odległości z pierwszego rysunku


Wymiary z pierwszego rysunku były robione na szybko na parkingu,
niestety tak jak piszesz nie wszystkie są (rysunek był wstawiony aby pokazać o które płytki mi chodziło) , ale tam nie ma nic skomplikowanego, czekam na wymiary od kolegi Suszny , który otrzymał stopkę do wymiarowania, jeżeli nie będę miał wymiarów to po prostu pasowanie poszczególnych elementów, a myślę troszkę zmienić kształt stopki aby nie obcierała przy winklach ale muszę mieć dotoczone "zawiasy" to dopiero się wezmę za resztę.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Pon 15:05, 05 Sty 2015
Suszny
Motonita


Dołączył: 09 Kwi 2013
Posty: 1183
Przeczytał: 192 tematy

Pomógł: 20 razy
Ostrzeżeń: 0/2
Skąd: Kraśnik woj. Lubelskie





Wstrzymajcie sie jeszcze trochę, do końca tygodnia podrzucę szczegółowe rysunki z wymiarami i kątami. Tu macie moje poglądowe rysunki, nie ma jeszcze wszystkich wymiarów blach, ale wszystko będzie.



Zdjęcia centralki:
https://plus.google.com/u/0/photos/114524567948359106601/albums/6100846974742832673

W jaki sposób chcesz zmienić stopkę żeby nie obcierała? Nigdy nie jeździłem z centralka teraz tez cięzko mimo że stopke mam w rękach... Wktórym miejscy obciera? Przy jak mocnym złożeniu zaczyna obcierać?

Na torze kilka razy złapałem kontakt podnóżek - asfalt w trasie raczej mi sie nie zdarza składać żeby sypać iskrami ale czasami chyba jest blisko. Centralka mocno ogranicza takie jazdy?


Post został pochwalony 0 razy

Ostatnio zmieniony przez Suszny dnia Pon 15:35, 05 Sty 2015, w całości zmieniany 2 razy
Zobacz profil autora
PostWysłany: Pon 17:47, 05 Sty 2015
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





Myślałem, aby stopka do momentu w którym przechodzi pod łańcuchem była tak jak w oryginale, natomiast same końcówki był lekko podgięte do góry , gdyż najczęściej to własnie końcówki stopki obcierają , ktoś może coś doradzić, kto miał z tego rodzaju przypadkami do czynienia, gdyż tak jak kolega nie mam centralki a czytałem iż stopka czasem przeszkadza przy głębokim złożeniu.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Pon 23:08, 05 Sty 2015
Rafik
A


Dołączył: 20 Sty 2014
Posty: 113
Przeczytał: 81 tematów

Ostrzeżeń: 0/2
Skąd: Gniezno





Dzięki Wam bardzo, najważniejsze są kąty rurki za którą ściąga się centralkę w dół ( tam są dwa kąty )


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Wto 21:50, 06 Sty 2015
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





Może mógły ktoś zrobić zdjęcia stopki na motocyku , w pozycji złoźonej , rozłożonej w kilku ujęciach oraz ustawienie stopki centralnej względem bocznej po złożeniu jednej i drugiej.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Pon 14:09, 12 Sty 2015
Suszny
Motonita


Dołączył: 09 Kwi 2013
Posty: 1183
Przeczytał: 192 tematy

Pomógł: 20 razy
Ostrzeżeń: 0/2
Skąd: Kraśnik woj. Lubelskie

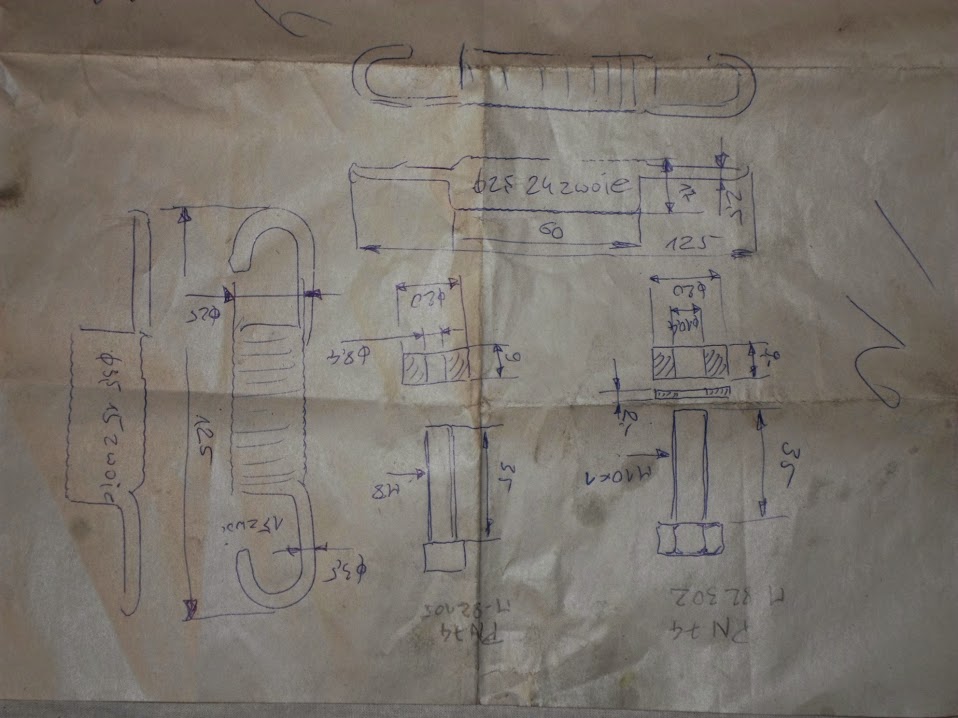

Przepraszam za opóźnienia, ale kolega który miał mi te rysunki przerzucić w program komputerowy coś się ociąga. Jak tylko dostane plik udostępnie go tutaj. Póki co daje swoje rysunki






Śruba mocująca płytki powinna być M10x1,25 (na rysunku jest M10x1 - błąd ! )
Dzieki tje858 za czujność Razz





Zdjęcia centralki, płytek i większy rozmiar rysunków tutaj:

https://plus.google.com/u/0/photos/114524567948359106601/albums/6100846974742832673


Post został pochwalony 1 raz

Ostatnio zmieniony przez Suszny dnia Pon 18:02, 12 Sty 2015, w całości zmieniany 3 razy
Zobacz profil autora
PostWysłany: Pon 19:44, 19 Sty 2015
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





Witam,
moja stopka prawie ukończona, obecnie jest dana do ocynkowania a później będzie malowana proszkowo.
Wszystkie pasowania robione były na motocyklu , tak aby wszystkie elementy pasowały do wykonanych płytek. Zamiast tulejek przelotowych zostały zastosowane zawiasy z dodatkowym uszczelnieniem za pomocą oringu.(stopka nie powinna szybko łapać luzu)
Dodatkowo założyłem kalamitki aby można było smarować całość.
Muszę jeszcze zamówić sprężyny i kupić odbój.



moto na stopce

oring na zawiasie

stopka wyczyszczona przygotowana do ocynkowania

kalmitki


Jeżeli był by ktoś zainteresowany płytki to mam jeszcze jeden komplet , gdyż zamówiłem sobie dwa na wszelki wypadek. Po szczegóły proszę pisać na pw.


Post został pochwalony 0 razy

Ostatnio zmieniony przez tje858 dnia Wto 18:21, 20 Sty 2015, w całości zmieniany 3 razy
Zobacz profil autora
PostWysłany: Pon 22:16, 19 Sty 2015
Suszny
Motonita


Dołączył: 09 Kwi 2013
Posty: 1183
Przeczytał: 192 tematy

Pomógł: 20 razy
Ostrzeżeń: 0/2
Skąd: Kraśnik woj. Lubelskie





Rysunki blaszek i centralki w .pdf

https://docs.google.com/file/d/0BxBe6yWqE-xTNHFqQ3p4WHR6YzQ/edit
https://docs.google.com/file/d/0BxBe6yWqE-xTNTJhMHdyUldKdEU/edit
https://docs.google.com/file/d/0BxBe6yWqE-xTLUJnbFJvR0xtT1U/edit


Post został pochwalony 0 razy

Ostatnio zmieniony przez Suszny dnia Pon 23:04, 09 Lut 2015, w całości zmieniany 1 raz
Zobacz profil autora
PostWysłany: Pon 23:25, 19 Sty 2015
mikee86
A


Dołączył: 22 Wrz 2014
Posty: 168
Przeczytał: 61 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: Radom





tje858 dobra robota!


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Wto 0:13, 20 Sty 2015
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





I super nie było wcale a teraz mamy dwie wersje i wybór czyli pełna demokracja, kto lubi majsterkować to będzie mógł sobie zrobić a kto nie wiadomo może kupić.
Dzięki dla kolegi mikee86 za udostępnienie stopki.
Najważniejsze są wymiary płytek a szczególnie rozmieszczenie otworów , resztę można dopasować.
Oczywiście jak stopka będzie na moto to umieszczę zdjęcia.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Wto 20:43, 03 Lut 2015
Suszny
Motonita


Dołączył: 09 Kwi 2013
Posty: 1183
Przeczytał: 192 tematy

Pomógł: 20 razy
Ostrzeżeń: 0/2
Skąd: Kraśnik woj. Lubelskie





http://fedah.pl/oferta.html - Gdyby ktoś szukał sprężyn.

Nie zamawiałem u nich, robiłem na miejscu.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Śro 8:43, 04 Lut 2015
alaxa99
A


Dołączył: 27 Lip 2014
Posty: 160
Przeczytał: 21 tematów

Ostrzeżeń: 0/2
Skąd: Zamość





Witam, może ktoś z szanownych forumowiczów byłby w stanie zrobić jedną z tych płytek bp niestety jedna mi się zgubiła?


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Śro 9:28, 04 Lut 2015
Staszek
Motonita


Dołączył: 22 Lis 2012
Posty: 938
Przeczytał: 0 tematów

Pomógł: 7 razy
Ostrzeżeń: 0/2
Skąd: Trójmiasto





Ja bym zakupił obydwie płytki, tylko się trochę pogubiłem w tym temacie i nie wiem czy te płytki są kompletem do oryginalnej centralki suzuki, czy do innych (sw-motech? heed? letko?).
Jak napisałem wcześniej, zakupiłem kiedyś stopkę suzuki, ale sprzedający nie wymontował tych płytek, a że to było w zimie, sprawa wyszła na wiosnę gdy było już za późno na reklamacje Sad.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Śro 9:40, 04 Lut 2015
alaxa99
A


Dołączył: 27 Lip 2014
Posty: 160
Przeczytał: 21 tematów

Ostrzeżeń: 0/2
Skąd: Zamość





Ja tez obydwie a potrzebne są do stopki sw motech jeśli by ktoś mógł wykonać takie cudo to byłbym zainteresowany


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Śro 17:00, 04 Lut 2015
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





Według moich płytek jak i kolegi Susznego można wykonać stopkę tego typu co przedstawia film oraz zdjęcia wykonane przez kolegę (link kilka postów wyżej)
https://www.youtube.com/watch?v=xBzyFr3lJ3g
Wg rysunków kolegi Susznego można wykonać dokładnie centralkę jak w oryginale ponieważ są wszystkie wymiary podane.Natomiast moja stopka była wykonana pasując poszczególne elementy na moto do płytek i założenie było iż całość "wisi" na zawiasie a nie na tulejach przelotowych.
Same płytki wykonane prze zemnie różnią się nieznacznie wymiarami od oryginalnych nie mniej jednak można bez problemu zrobić na nich centralkę.


Post został pochwalony 0 razy

Ostatnio zmieniony przez tje858 dnia Śro 17:05, 04 Lut 2015, w całości zmieniany 1 raz
Zobacz profil autora
PostWysłany: Śro 19:16, 04 Lut 2015
Staszek
Motonita


Dołączył: 22 Lis 2012
Posty: 938
Przeczytał: 0 tematów

Pomógł: 7 razy
Ostrzeżeń: 0/2
Skąd: Trójmiasto





Tylko ja mam centralkę i nie chcę dorabiać nowej (trochę jakby posiadając klamkę od drzwi dobudowywać do niej dom Smile ) tylko dopasować/dokupić same płytki do już istniejącej centralki...


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Śro 20:53, 04 Lut 2015
tje858
A2


Dołączył: 09 Paź 2014
Posty: 76
Przeczytał: 7 tematów

Pomógł: 1 raz
Ostrzeżeń: 0/2
Skąd: okolice Jędrzejowa





Kolego Staszku,myślę iż zrobienie płytek wg. rysunku kolegi Susznego ,które są dokładnie odwzorowane powinno pasować, a najlepiej zrobić szablon z grubej tektury wg jednego i drugiego projektu i przymierzyć.Mój rysunek można pobrać z Chomika jest 1:1.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Śro 22:29, 04 Lut 2015
Staszek
Motonita


Dołączył: 22 Lis 2012
Posty: 938
Przeczytał: 0 tematów

Pomógł: 7 razy
Ostrzeżeń: 0/2
Skąd: Trójmiasto





Dziękuję za info, tylko w moim przypadku dochodzi jeszcze znalezienie wykonawcy płytki, poczekam, może ktoś z forum podejmie się zrobienia.
Ewentualnie "przemogę" się i założę jakiś scottoiler i centralka stanie się całkowicie zbędna...


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Śro 22:38, 04 Lut 2015
Suszny
Motonita


Dołączył: 09 Kwi 2013
Posty: 1183
Przeczytał: 192 tematy

Pomógł: 20 razy
Ostrzeżeń: 0/2
Skąd: Kraśnik woj. Lubelskie





Jeśli nie jest to pilna sprawa to pewnie będę miał dodatkowy komplet blach, dam Ci znać. ale jeśli byś mógł to lepiej upewnij się czy będą pasowały do twojej stopki. Najlepiej pokaż jaka ty masz. Możesz zrobic sobie według tych wymiarów na forum jakiś wzór z kartonu i przyłozyć do centralki, zobaczysz jak sie to ma jedno do drugiego.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Śro 22:47, 04 Lut 2015
Staszek
Motonita


Dołączył: 22 Lis 2012
Posty: 938
Przeczytał: 0 tematów

Pomógł: 7 razy
Ostrzeżeń: 0/2
Skąd: Trójmiasto





Mam firmowaną przez suzuki.
http://www.vstromclub.fora.pl/akcesoria-dla-v-stroma,34/stopka-centralna-oryginalna-dl-650-problem,10291.html

W tym temacie jest też odnośnik do zdjęcia tej stopki.


Post został pochwalony 0 razy

Ostatnio zmieniony przez Staszek dnia Śro 22:53, 04 Lut 2015, w całości zmieniany 1 raz
Zobacz profil autora
PostWysłany: Śro 23:05, 04 Lut 2015
Suszny
Motonita


Dołączył: 09 Kwi 2013
Posty: 1183
Przeczytał: 192 tematy

Pomógł: 20 razy
Ostrzeżeń: 0/2
Skąd: Kraśnik woj. Lubelskie





http://makinaparts.com/lang-en/stand/760-suzuki-center-stand-dl-650-en.html ta?


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Śro 23:33, 04 Lut 2015
Staszek
Motonita


Dołączył: 22 Lis 2012
Posty: 938
Przeczytał: 0 tematów

Pomógł: 7 razy
Ostrzeżeń: 0/2
Skąd: Trójmiasto





Ta z pierwszego linku z tamtego tematu, raczej inaczej wygląda niż ta zacytowana przez Ciebie z drugiego linku - bardziej powyginana.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Czw 7:40, 05 Lut 2015
Suszny
Motonita


Dołączył: 09 Kwi 2013
Posty: 1183
Przeczytał: 192 tematy

Pomógł: 20 razy
Ostrzeżeń: 0/2
Skąd: Kraśnik woj. Lubelskie





Więc masz cos całkiem innego niż na moich rysunkach i chyba te blachy nie będą pasować. Jak pisałem wyżej zrób sobie szablonik z tektury i zobacz sam, ale wątpie.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Pon 23:04, 09 Lut 2015
Suszny
Motonita


Dołączył: 09 Kwi 2013
Posty: 1183
Przeczytał: 192 tematy

Pomógł: 20 razy
Ostrzeżeń: 0/2
Skąd: Kraśnik woj. Lubelskie





Tu już pełny rysunek centralki. Temat wymiarów wydaje mi się być wyczerpany Wink

https://docs.google.com/file/d/0BxBe6yWqE-xTLUJnbFJvR0xtT1U/edit


Post został pochwalony 0 razy
Zobacz profil autora
Mierz siły na zamiary, nie zamiary podług sił!
PostWysłany: Śro 20:57, 06 Maj 2015
griba
A


Dołączył: 27 Mar 2015
Posty: 113
Przeczytał: 49 tematów

Pomógł: 3 razy
Ostrzeżeń: 0/2
Skąd: Gdynia





Mam pytania w związku z niektórymi elementami z rysunków kolegi Susznego.

  • Ta rurka fi 22 użyta na nóżkę jaką ma ściankę?
    Nie mogę doczytać na rysunku - być może nie umiem. Prośba o wyjaśnienie.

  • Belka podpierająca to pełny "kawałek" metalu? Jaki wymiar dać? Może być pręt, czy nie da rady (wygnie się)?

  • Czy jest szansa na rysunek i wymiary "podstawek" pod same stopy - tych takich trapezików - choćby odręczny?

  • I jeszcze jedno. Zawiasy fi 16 wchodzące w płytkę to pełne pręty stalowe? BTW - rurka do tych zawiasów to 25x4,5 - 4,5 trochę dziwna ścianka? Shocked

Z góry dzięki za odpowiedzi. Czasu mało, a stopka będzie potrzebna, więc może się złamie i łyknę HEED'a. Ale zobaczymy, na razie mierzę siły na zamiary. Wink


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Czw 1:46, 07 Maj 2015
Suszny
Motonita


Dołączył: 09 Kwi 2013
Posty: 1183
Przeczytał: 192 tematy

Pomógł: 20 razy
Ostrzeżeń: 0/2
Skąd: Kraśnik woj. Lubelskie





1. Rurka ma ściankę 2mm
2. Belka podpierająca to pełny kawałek metalu o wymiarach 20x20mm, raczej musi mieć krawędź płaską od góry żeby plytki miały na czym się oprzeć. U mnie jest to kawałek noża tokarskiego.
3. Rysunek z wymiarami jest na rysunku w prawym górnym rogu



4. Zawiasy fi 16 to pełny materiał, ta "rurka" 25x4,5 - to toczona tulejka.


Post został pochwalony 0 razy

Ostatnio zmieniony przez Suszny dnia Czw 1:48, 07 Maj 2015, w całości zmieniany 2 razy
Zobacz profil autora
No nic...
PostWysłany: Nie 19:59, 10 Maj 2015
griba
A


Dołączył: 27 Mar 2015
Posty: 113
Przeczytał: 49 tematów

Pomógł: 3 razy
Ostrzeżeń: 0/2
Skąd: Gdynia





Dzięki Suszny!

No nic, jutro zorientuję się jak dostępność materiału i zobaczymy co dalej.


Post został pochwalony 0 razy
Zobacz profil autora
PostWysłany: Pon 1:48, 11 Maj 2015
dodek
A1


Dołączył: 06 Kwi 2015
Posty: 47
Przeczytał: 0 tematów

Ostrzeżeń: 0/2





Wspaniały temat i świetna dokumentacja, niedługo zabieram sie za swoją stopkę. Znalazłem też taki tutorial http://www.dl650.org/photos/pbsoluces/vasco/bequille-centrale/index.html


Post został pochwalony 0 razy

Ostatnio zmieniony przez dodek dnia Pon 2:42, 11 Maj 2015, w całości zmieniany 1 raz
Zobacz profil autora
Spryciarz!
PostWysłany: Pon 12:46, 11 Maj 2015
griba
A


Dołączył: 27 Mar 2015
Posty: 113
Przeczytał: 49 tematów

Pomógł: 3 razy
Ostrzeżeń: 0/2
Skąd: Gdynia





Fajna sprawa. Na tym linku co podałeś zawiasy są bezpośrednio dopasowane do płytek. Exclamation

Zawsze jakieś uproszczenie - gość napisał, że chciał zrobić jak najmniejszym kosztem.

Właśnie mam problem z rurkami pod tuleje (chcę ograniczyć ilość ewentualnych ruchów u tokarza) i chyba przejdę na takie rozwiązanie.


Post został pochwalony 0 razy

Ostatnio zmieniony przez griba dnia Pon 12:48, 11 Maj 2015, w całości zmieniany 1 raz
Zobacz profil autora
Stopka centralna rysunek z wymiarami płytek.
Forum VStromClub Strona Główna -> Patenty i usprawnienia
Nie możesz pisać nowych tematów
Nie możesz odpowiadać w tematach
Nie możesz zmieniać swoich postów
Nie możesz usuwać swoich postów
Nie możesz głosować w ankietach
Wszystkie czasy w strefie EET (Europa)
Strona 1 z 2
Idź do strony 1, 2  Następny


 Napisz nowy temat  Odpowiedz do tematu


fora.pl - załóż własne forum dyskusyjne za darmo
Powered by phpBB © 2001-2003 phpBB Group
Theme created by Vjacheslav Trushkin
Regulamin
